Outil analyse de routage

Un nouvel outil est disponible. Il vous permet une analyse efficace des données de votre routage. Un avantage incroyable, créé pour nos utilisateurs.

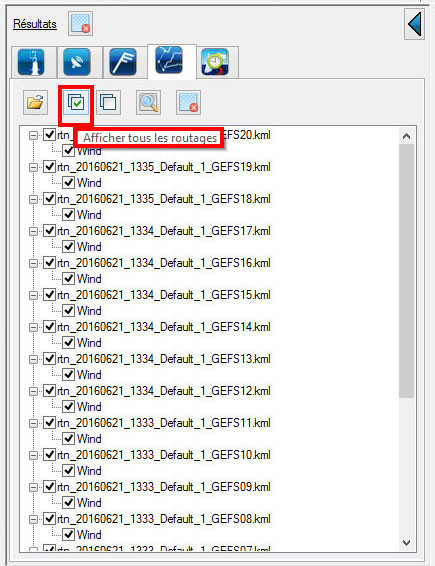

Sélectionner tous les routages.

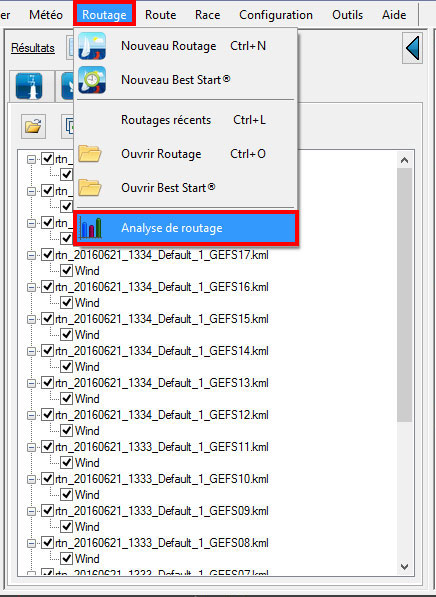

Cliquez sur routage -> analyse de routage

 Accéder au tableau d’analyse de routage :



Onglet statistiques générales  :

      • Distance et durée : moyenne/écart-type de tous les routages
      • 4 valeurs de routage limite : le routage le plus court Vs. le plus rapide, le routage le plus long Vs. le plus lent.
      • Distribution statistique de TWD et TWS

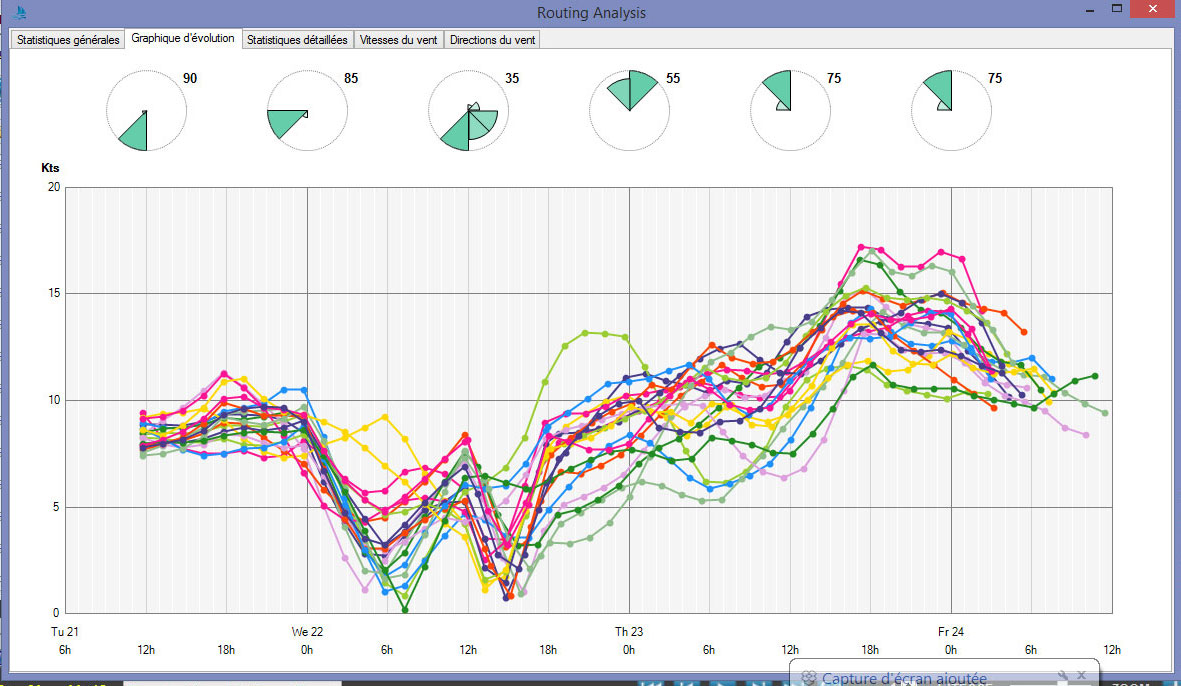

Onglet graphique d’évolution:

Pour chaque scénario de routage, présente l’évolution de la force du vent (axe vertical) en fonction du temps (axe horizontal) :

  • Chaque ligne du graphique est un routage indépendant
  • Cas d’une analyse de routage des modèles probabilistes (GEFS) :
  • Plus les lignes sont proches, moins le modèle comporte d’incertitudes.
  • Attention, pour une heure donnée, il y a différentes valeurs de vent. C’est tout à fait logique car la position géographique du point à l’heure donnée, varie d’un routage (scénario météo) à un autre.
  • Les graphiques circulaires (pie-charts), représentent la distribution des TWD. La valeur en haut à droite du cercle, celle de la probabilité de TWD la plus importante.

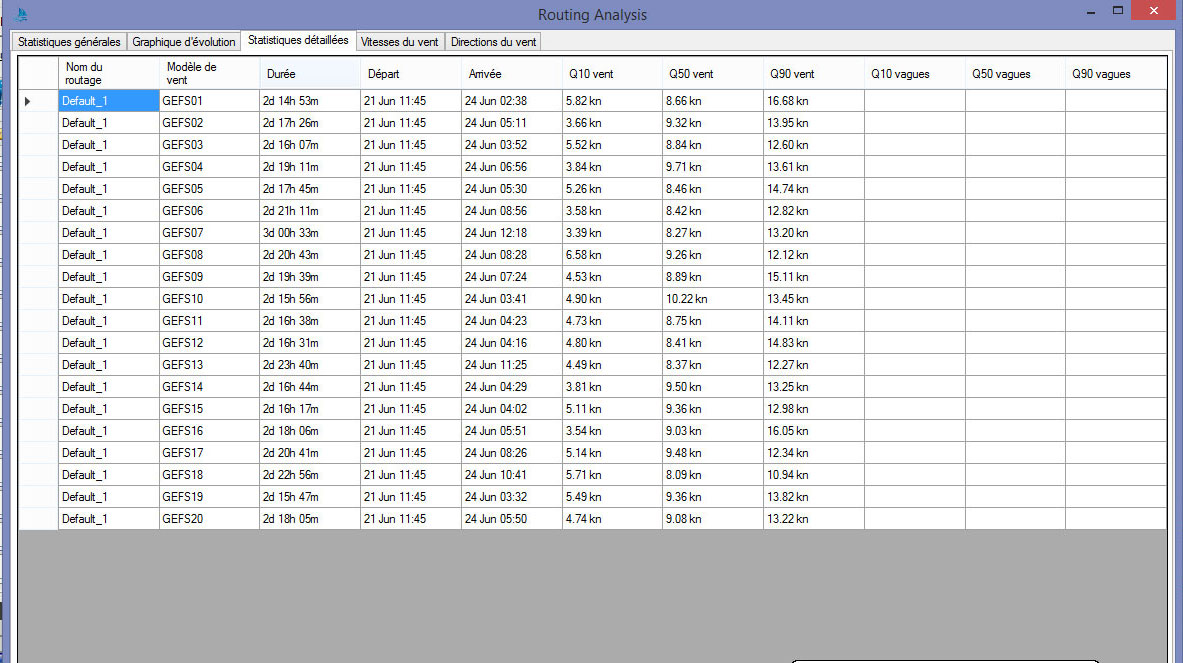

Onglet statistiques détaillées :

Pour chaque scénario de routage:

      • La durée
      • L’heure de départ
      • L’heure d’arrivée
      • Les différents types de vents rencontrés le long de chaque routage
        • Q10 : 10% du temps, la vitesse du vent a été inférieure à la valeur du tableau
        • Q50 : Médiane de la vitesse du vent. 50% du temps, la vitesse du vent a été inférieure à la valeur du tableau
        • Q90 : 90% du temps, la vitesse du vent a été inférieure à la valeur du tableau

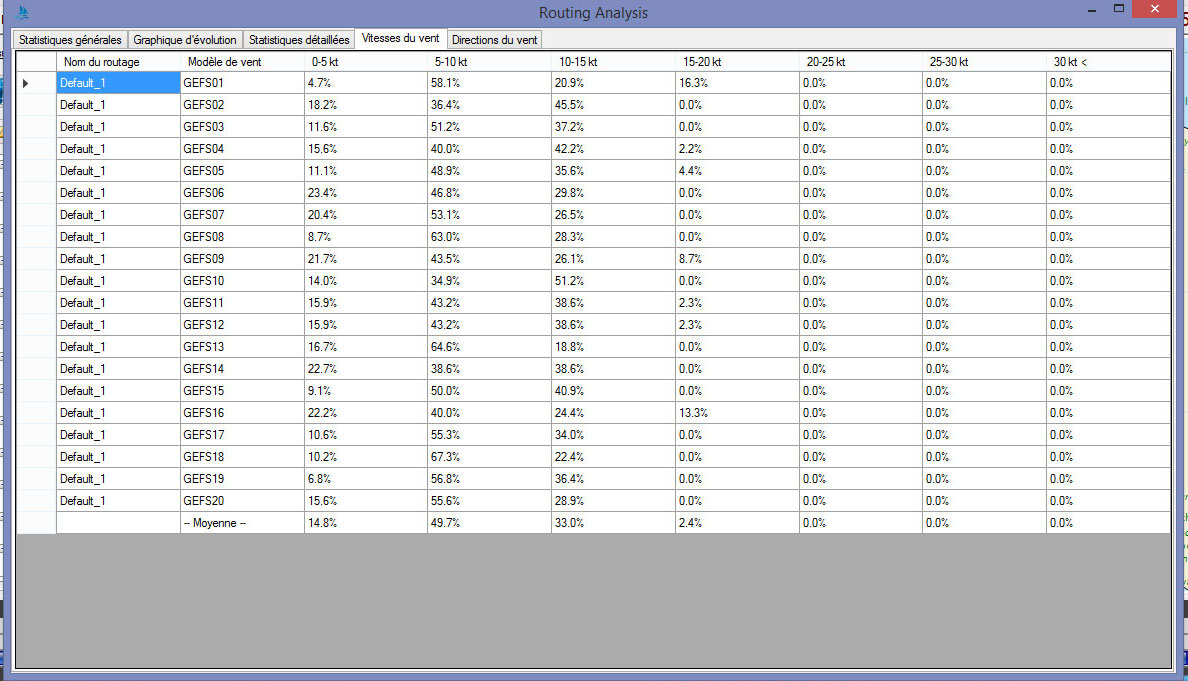

Onglet vitesses du vent :

      • Pour chaque routage, répartition des vitesses de vent rencontrées par tranche de 5 kts.

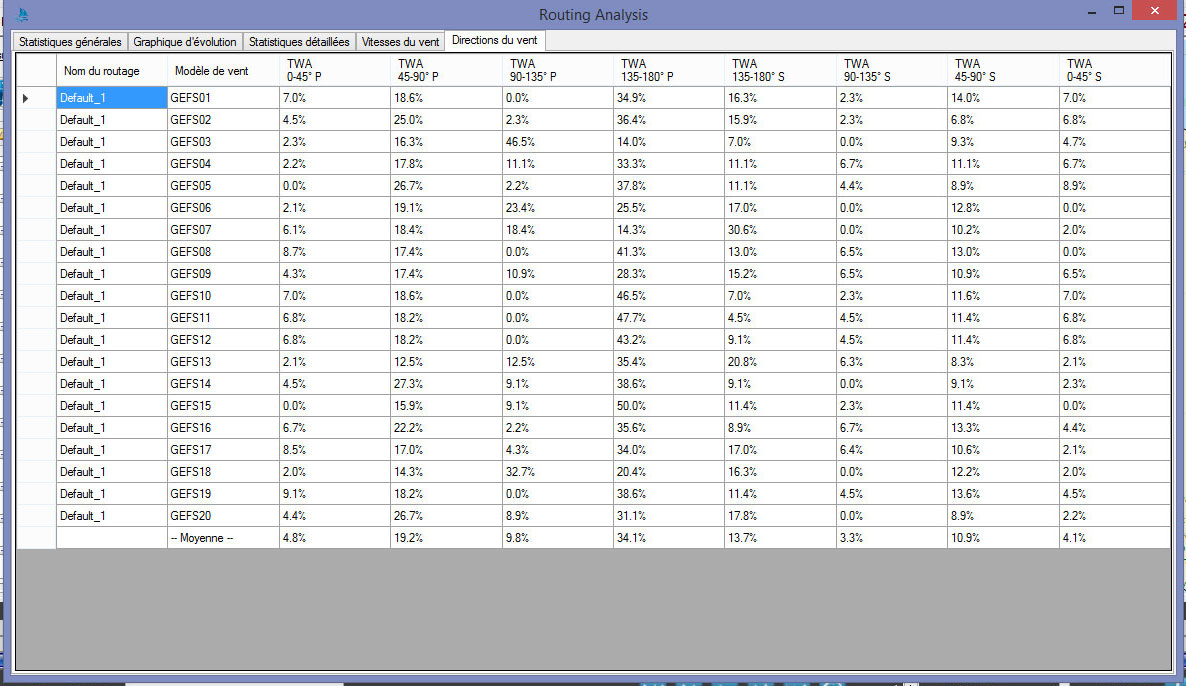

Onglet direction du vent :

      • Ce tableau vous donne des informations détaillées sur les différents TWA (babord « P » et tribord « S »).
